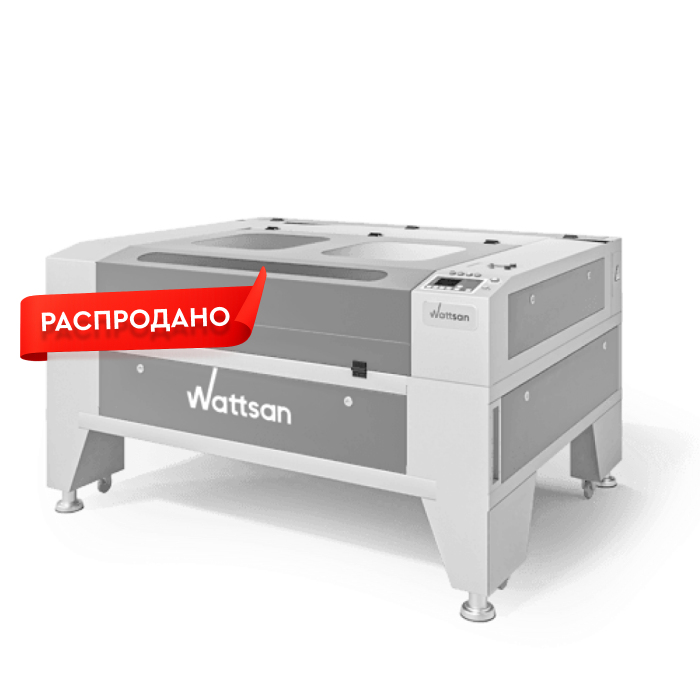

Лазерный станок WATTSAN 1610 ST

Сфера приминения

Широкоформатный лазерный станок Wattsan 1610 ST
предназначен для серийного производства и раскроя неметаллических материалов.
Аппарат характеризуется надежной сборкой, высокоточной обработкой (точность позиционирования до 0,01 мм) и простотой эксплуатации.
Такой станок станет мощной основой для малого и среднего производства и прекрасно дополнит крупный лазерный цех.

Компоненты портала на лазерном станке Wattsan 1610

На наших лазерных станках мы установлены 3-х фазные шаговые двигатели имеющим меньший шаг и повышенную надежность относительно
двухфазных шаговых двигателей, и как следствие повышенно качество гравировки и срок службы более 3-х лет.

Ременной редуктор - снимает напряжение с шагового двигатлея, способствует плавной работе и повышенной точности и качеству работы.

Индуктивные датчики - обеспечивают высокую повторяемость позиционирования.
В отличии от механических менее подвержены воздействию пыли и грязи.
Индентичными датчиками оснащаются металлорезчики и фрезерные станки, что говорит об их наджености

Сопло

Сопло с уменьшенной площадью сечения гарантирует максимально чистый рез на всех типах материалов,
особенно на таких, как фанера и кожа. Позволяя избегать вторичной обработки материала при использовании стандартного компрессора.
Благодаря усиленным соединениями шлангов, конструкция предусматривает использование более мощных комрессоров

Отсек для сборки продуктов резки

Все станки Wattsan оборудованы воронкообразным контейнером  для сбора продуктов резки.
Также воронка несет в себе функцию усиления станка.
Какие задачи решает отсек:

 - Улучшение дымоудаления
 - Повышение жесткости конструкции и веса
 - Защита механических частей станка
 - Легкий доступ к готовым изделиям

Ламелевый стол

Чтобы повысить качество работы станка он комплектуется лаемелевым столом с анодированным покрытием,
Которые уменьшают возможность возникновения отстрелов на материал или на оператора станка.
При этом для резки отлично подойдет ламелевый стол, а если вашим приоритетом является гравировка,
Мы установим на станок сотовый стол, который гораздо лучше подойдет для этой задачи

Сквозной стол

Важнейшим преимуществом нашего станка является возможность работы с материалом неограниченной длины.

Дело в том, что конструкция оборудования позволяет снять переднюю стенку и использовать освободившееся пространство для сквозной резки.

Эта особенность станка позволит вам ускорить серийное производство до необычайно высокого уровня.

Рамная конструкция лазерных станоков Wattsan

Рамная конструкция делает станки Wattsan уникальными на Российском рынке лазерных станков.

Благодаря станине станок в первую очередь служит в разы дольше чем аналоги.

Наличие рамы на станке снимает вибрации образующиеся особенно при гравировке, так как при гравировке достигается наибольший момент инерции.

Важно помнить и о таком показателе как точность станка (не путать с точностью позиционирования).

Благодаря раме прошедшей термическую обработку мы можем гарантировать сохранение точности и через несколько лет.

Увеличенная тощина корпуса

Увеличенная толщина корпуса создана для уменьшения вибраций возникаемых при гравировке.

На станках Wattsan толщина корпуса составляет 2,9 мм или выше на таких станках как 1610 или большего размера.

Помимо понижения вибраций дополнительная толщина корпуса влияет на срок службы станка и его исправную работу.
В целях экономии некоторые поставщики поставляют станки с тонким корпусом, особенно явно это становиться при открытии крышки станка,
Если отрывать станок за край крышки, он открывается с трудом по причине закусывания корпуса.
Некоторые компании умышленно увеличивают просвет между крышкой и корпусом, чтобы избежать закусывания, но это ведет к плохому дымоудалению.

Система управления Wattsan 1610 ST

Сердце станка — система управления RuiDa RDC6445G.

Что вы узнаете из этого видео ?

В этом видео мы разберёмся, почему широкоформатный лазерный станок Wattsan 1610 ST (Ватсан 1610 СТ )
Является одним из самых популярных лазерных станков, по сути, бестселлером на рынке.
Мы рассмотрим его основные плюсы – это универсальное рабочее поле и более пятидесяти наших доработок и модификаций этого станка.

WATTSAN 1610 ST — лазерный станок для многосерийного выпуска продукции.
Имея такой агрегат в своем распоряжении, вы сможете выполнять огромные тиражи без потери качества, времени и денег.
Технические специалисты Лазеркат отмечают, что данная модель по качеству сборки, конструктивной составляющей и техническим особенностям сопоставима,
А порой и превосходит аналоги других зарекомендовавших себя брендов
(Rabbit и другие можно изучить в нашем каталоге).

Применение

• Обработка древесины
• Промышленность
• Декор и дизайн
• Изготовление сувениров
• Изготовление наружной рекламы

Лазерная трубка

В базовой комплектации лазерный резчик WATTSAN 1610 ST оборудован лазерной трубкой Yongli мощностью 120 Вт и сроком службы до 7500 часов. Данный период работы возможен при соблюдении условий эксплуатации и отсутствии перегревов. Если трубка перегревается, то происходит образование микротрещин, резкая потеря мощности и срока использования. Подобную неприятность вам поможет избежать система охлаждения трубки. Вам подойдет чиллер CW-5000 или CW-5200.

Возможности

С трубкой данной мощности станок порежет деревянные материалы толщиной до 10-12 мм и пластики толщиной до 15-20 мм. Если вы планируете работать с более толстыми материалами, установите на данную модель станка более мощную лазерную трубку на 150 или 180 Вт. Список материалов на этом не заканчивается, станок обрабатывает пластики, ткани, резину, паронит.

Рабочая зона

Станок имеет размеры рабочего поля равные 1600×1000 мм. Конструкция характеризуется наличием сквозного стола, через который можно протягивать материалы любой длины. Это позволяет обрабатывать крупные листовые материалы с минимальным количеством технологических распилов, а то и вовсе обойтись без них, если ширина материала меньше 1600 мм.

Поверхность рабочего стола состоит из параллельных стальных ламелей. Если вы планируете резать ткани и меха, то обязательно обратите внимание на сотовый стол. Это разновидной рабочей поверхности, у которой очень маленькие деления в форме сот. В них не проваливаются маленькие детали, а мягкие материалы не провисают.

Немаловажный момент — рабочая поверхность поднимается вручную. Если вы режете материалы до 4 см и вам не нужно часто поднимать опускать стол, то модель ST вам подходит идеально, если вы планируете часто резать материалы разной высоты, то советуем обратить внимание на модель серии LT — она оснащается автоматическим подъемным столом и так же входит в наш каталог.

Другие особенности

Мозговой центр станка — система управления RuiDa RDC6442G. Система управляет всеми перемещениями портала, которые осуществляет трехфазный шаговый двигатель. Перемещения происходят по линейным направляющим HIWIN.

ПО и работа с файлами

Данная модель оснащена цветным дисплеем, подключается к компьютеру через USB-порт. Аппарат может работать автономно, макеты загружаются на станок через флешку и сохраняются во внутренней памяти станка или посылаются в работу напрямую.

Модернизация, тюнинг станка

• Система охлаждения лазерной трубки — спасает от перегревов, обеспечивает продолжительную работу оборудования
• Более мощная лазерная трубка — мы готовы предложить трубки 150 и 180 Вт
• Лазерный указатель — помогает точнее выполнять особенно сложные заказы
• Сотовый стол — неотъемлемый атрибут, если вы режете ткани, меха, маленькие детали из твердотельных материалов
• Поворотное устройство — позволит обрабатывать цилиндрические заготовки
